模具用碳鋼吊環螺絲公制參數表
?? 發布日期：2026-03-17 ?? 發布（編輯）：中正通設計團隊
模具常用公制吊環參數表
模具吊環實物圖

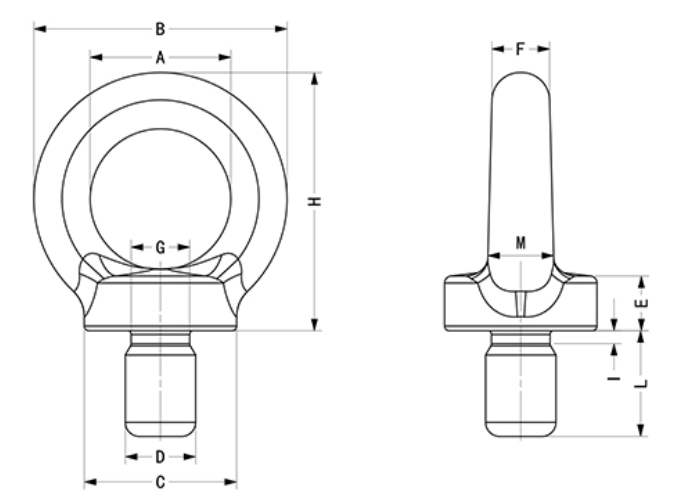

吊環尺寸示意圖
制造工藝：C20鍛造成型 — 正火 — CNC精加工
螺紋規格(PD) Thread specifications(PD)
| 螺紋規格 |
螺距P |
最大起吊
（單釘）t |
最大起吊
（雙釘）t |
d0 |
dk |
h |
L |
| M8 |
1.25 |
0.16 |
0.08 |
9.1 |
21.1 |
18 |
15.1~16.9 |
| M10 |
1.5 |
0.25 |
0.125 |
11.1 |
25.1 |
22 |
18.95~21.05 |
| M12 |
1.75 |
0.4 |
0.2 |
13.1 |
29.1 |
26 |
20.95~23.05 |
| M16 |
2.0 |
0.63 |
0.32 |
15.2 |
35.2 |
31 |
26.95~29.05 |
| M20 |
2.5 |
1.0 |
0.5 |
17.4 |
41.4 |
36 |
33.75~36.25 |
| M24 |
3.0 |
1.6 |
0.8 |
21.4 |
49.4 |
44 |
38.75~41.25 |
| M30 |
3.5 |
2.5 |
1.25 |
25.7 |
57.7 |
53 |
43.75~46.25 |
| M36 |
4.0 |
4.0 |
2.0 |
30.0 |
69.0 |
63 |
53.5~56.5 |
| M42 |
4.5 |
6.3 |
3.2 |
34.4 |
82.4 |
74 |
63.5~66.5 |
| M48 |
5.0 |
8.0 |
4.0 |
40.7 |
97.7 |
87 |
68.5~71.5 |
| M56 |
5.5 |
10.0 |
5.0 |
44.7 |
114.7 |
100 |
78.5~81.5 |
| M64 |
6.0 |
16.0 |
8.0 |
51.4 |
128.4 |
115 |
88.25~91.75 |
| M72×6 |
6.0 |
20.0 |
10.0 |
63.8 |
143.8 |
130 |
98.25~101.75 |
| M80×6 |
6.0 |
25.0 |
12.5 |
71.8 |
163.8 |
150 |
113.25~116.75 |
| M100×6 |
6.0 |
40.0 |
20.0 |
79.2 |
204.2 |
175 |
138~142 |
公制吊環參數表（A）
起吊方式及載荷表 Lifting Method And Load Table

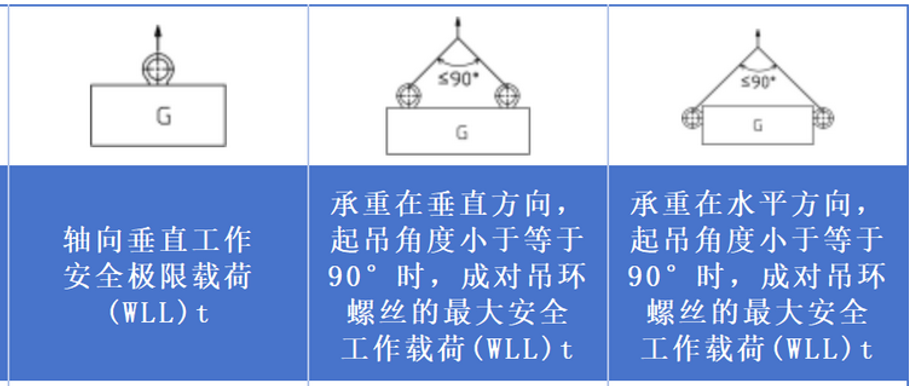

3種吊環起吊方式
| 起吊方式 |
螺紋規格(mm) |
軸向垂直工作安全極限載荷(WLL) t |
成對垂直起吊(≤90°)最大安全載荷 t |
成對水平起吊(≤90°)最大安全載荷 t |
| PD-M8 |
M8×1.25 |
0.14 |
0.20 |
0.14 |
| PD-M10 |
M10×1.5 |
0.23 |
0.32 |
0.23 |
| PD-M12 |
M12×1.75 |
0.34 |
0.48 |
0.34 |
| PD-M14 |
M14×2.0 |
0.60 |
0.84 |
0.60 |
| PD-M16 |
M16×2.0 |
0.70 |
0.98 |
0.70 |
| PD-M20 |
M20×2.5 |
1.20 |
1.68 |
1.20 |
| PD-M24 |
M24×3.0 |
1.80 |
2.52 |
1.80 |
| PD-M30 |
M30×3.5 |
3.60 |
5.04 |
3.60 |
| PD-M36 |
M36×4.0 |
5.10 |
7.14 |
5.10 |
| PD-M42 |
M42×4.5 |
7.00 |
9.80 |
7.00 |
| PD-M48 |
M48×5.0 |
8.60 |
12.04 |
8.60 |
| PD-M56 |
M56×5.5 |
11.50 |
16.10 |
11.50 |
| PD-M64 |
M64×6.0 |
16.00 |
22.40 |
16.00 |
| PD-M72 |
M72×6.0 |
21.00 |
29.40 |
21.00 |
| PD-M80 |
M80×6.0 |
28.00 |
39.20 |
28.00 |
| PD-M100 |
M100×6.0 |
38.00 |
53.20 |
38.00 |
公制吊環起吊方式及載荷表（B）
特別注意
一對吊環螺絲起吊時，兩個吊環完全擰入工件到位后必須要水平對齊，才為符合起吊標準。當吊環完全擰入工件后，兩個吊環眼環不在一個水平線上時，為了校準眼環，有必要插入鋼制墊片（調整墊圈）。
墊片外徑不能小于吊環與工件的接觸面，墊片厚度不能超過1/2螺距。
嚴禁使用擰緊吊環螺絲的方式校準，禁止橫向起吊。
