本案例為日資企業定制的出口模具2D組立圖設計服務，涵蓋總圖、平面圖、側視圖、滑塊側視圖等全維度圖紙制作，同時完成球標精準標注與零件目錄中英文對照。
設計特色與優勢
- •嚴格遵循日本MISUMI模具標準，圖紙規范符合日資企業驗收要求
- •球標標注精準無誤差，零件編號與目錄一一對應，便于生產加工
- •零件目錄中英文雙語對照，滿足海外生產溝通需求
- •全流程一對一溝通，根據客戶需求調整圖紙細節，交付周期可控
- •提供圖紙售后答疑服務，確保模具生產環節順利落地
模具技術規格
| 項目 |
規格參數 |
| 模具類型 |
出口模具2D組立圖 |
| 設計標準 |
日本MISUMI模具設計標準 |
| 核心服務 |
球標標注、零件目錄中英文對照 |
| 設計參考軟件 |
AutoCAD / ZWCAD |
| 服務經驗 |
10年+日資企業出口模具設計經驗 |
設計內容詳解
1. 模具2D組立圖總圖
完整呈現模具整體結構布局，包含所有核心部件的位置關系和尺寸標注，符合日本MISUMI標準的圖紙規范要求。
圖1：日資企業出口模具2D組立圖總圖（符合MISUMI標準）

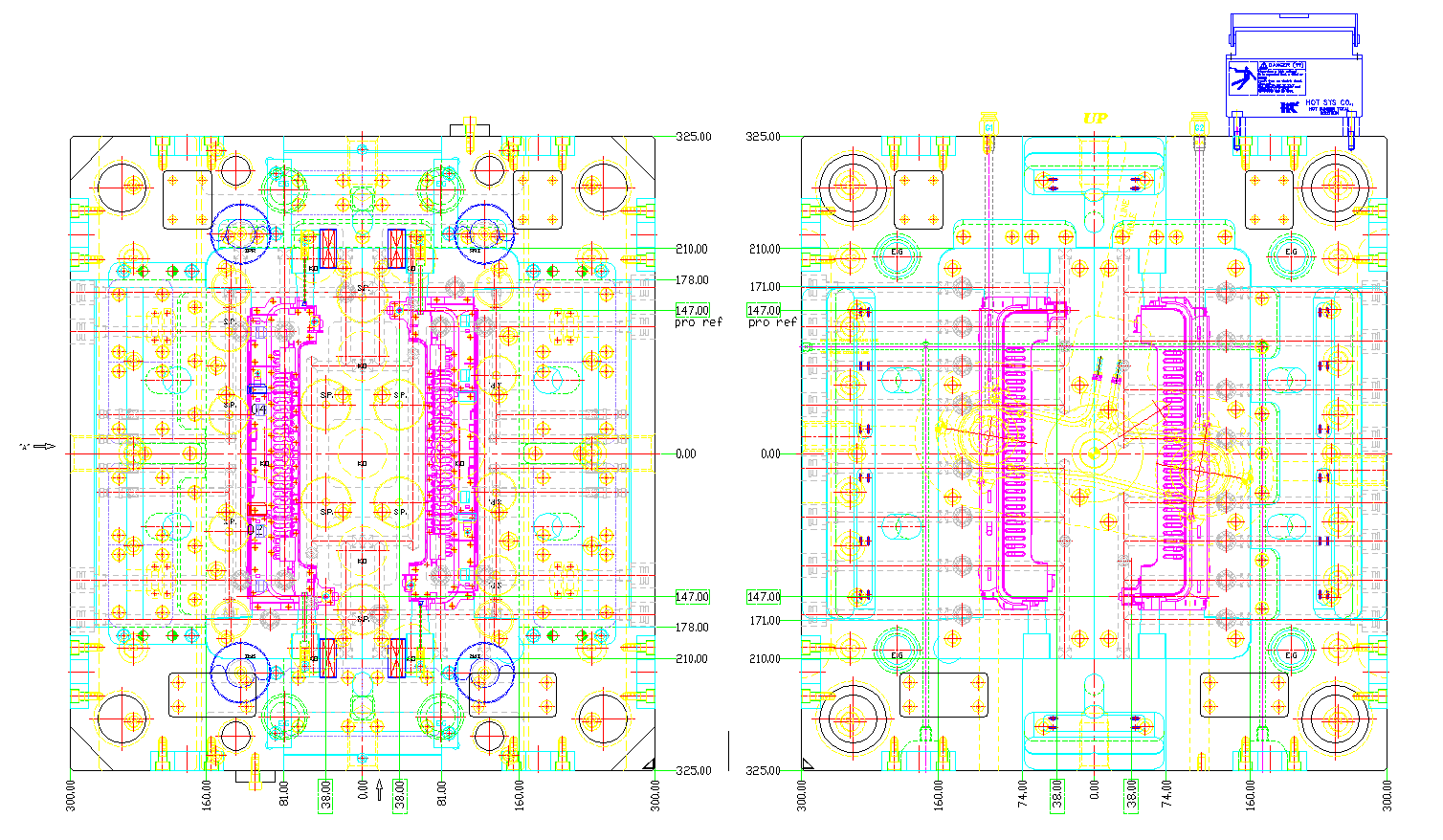

2. 模具2D組立圖平面圖
展示模具平面視角的詳細結構，重點呈現球標精準標注效果，確保每個零件編號清晰可辨。
圖2：模具2D組立圖平面圖（球標精準標注）

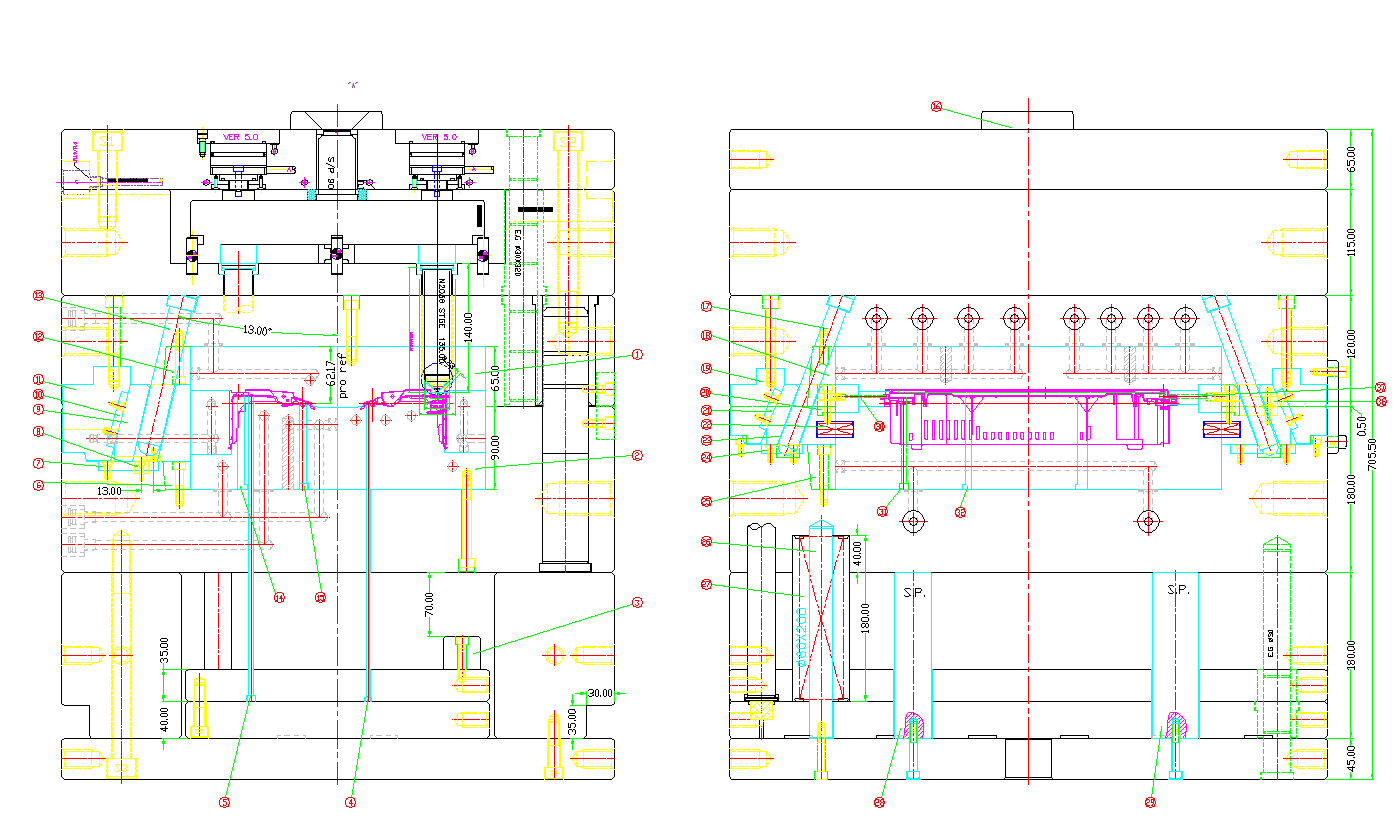

3. 模具2D組立圖側視圖
詳細展示模具側視角度的結構設計，包括滑塊、頂出系統等關鍵部件的尺寸和裝配關系。
圖3：模具2D組立圖側視圖（日標設計規范）

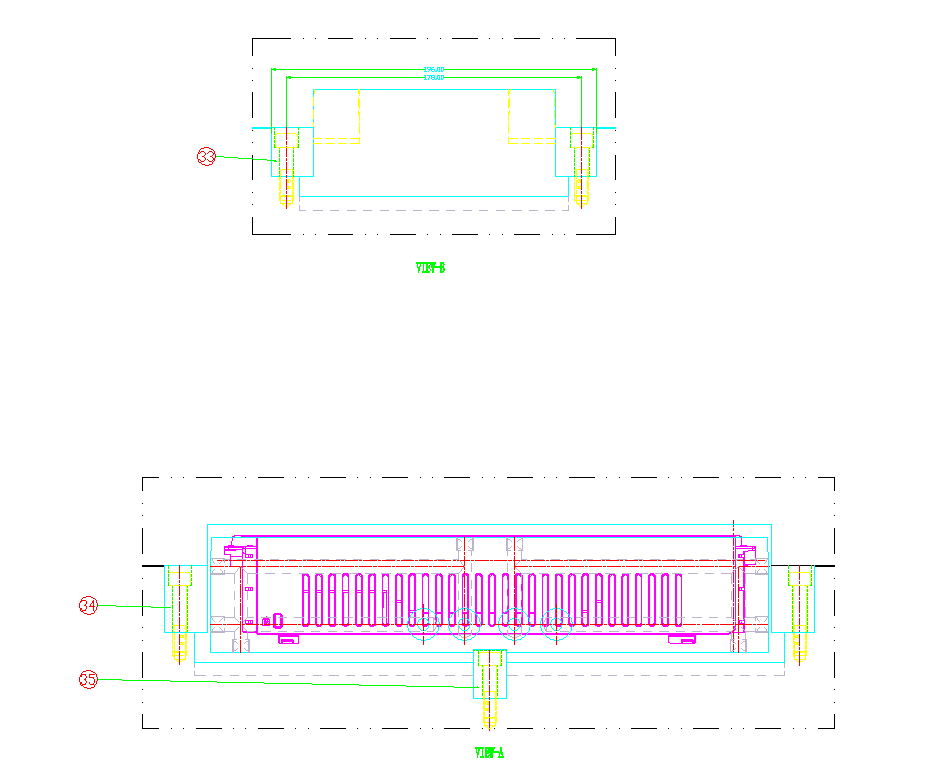

4. 模具2D組立圖滑塊側視圖
清晰呈現滑塊機構的詳細設計，包含精準的結構標注，滿足日資企業的高精度加工要求。
圖4：模具2D組立圖滑塊側視圖（精準結構標注）
5. 零件目錄中英文對照
完整的零件目錄中英文雙語對照表格，確保海外生產溝通無障礙，符合日資企業出口標準。
圖5：零件目錄中英文對照表（符合日資企業出口要求）
設計標準與規范
本模具設計嚴格遵守以下日本模具設計標準：
- MISUMI標準：所有圖紙標注、零件編號、尺寸規范均遵循日本米思米標準
- 日資企業驗收規范：符合日系模具企業的圖紙審核和驗收標準
- 出口文檔規范：中英文雙語對照，滿足客戶的文檔要求
應用領域
本2D組立圖設計服務適用于：汽車零部件模具、家電模具、電子器件模具等日資企業出口模具項目，尤其適合對圖紙規范性和精準度要求高的出口模具。
專業設計服務
如果您正在尋找專業的出口模具2D組立圖設計支持，蘇州中正通模具設計團隊擁有10年以上日資企業服務經驗，精通MISUMI等國際模具標準，可提供從圖紙設計、球標標注到零件目錄制作的全流程服務。我們注重每一處圖紙細節，確保規范精準、生產順暢。
服務優勢
- 專業化出口模具2D圖紙設計經驗
- 嚴格遵循日本MISUMI國際設計標準
- 完善的圖紙標注與審核流程
- 專業的模具技術答疑與售后支持
立即聯系我們，獲取免費技術咨詢與方案報價！
