一、模內切概述
模內切是塑膠模具中常用的新型結構，能夠有效解決料柱二次加工的問題，在模具生產過程中直接完成料柱切斷。
二、案例背景
傳統平膠口頂出時會殘留料頭，需要人工折斷分離，不僅效率低，還容易產生毛頭不良，必須進行二次加工。為解決這一問題，蘇州模具設計中廣泛應用模內切斷料頭技術。
圖(a) 側膠口進膠 | 圖(b) 二次加工
三、動作原理
模內切結構通過特定的機械動作，在模具開模過程中自動完成料頭切斷，無需人工干預，是蘇州模具設計中高效生產的核心結構之一。

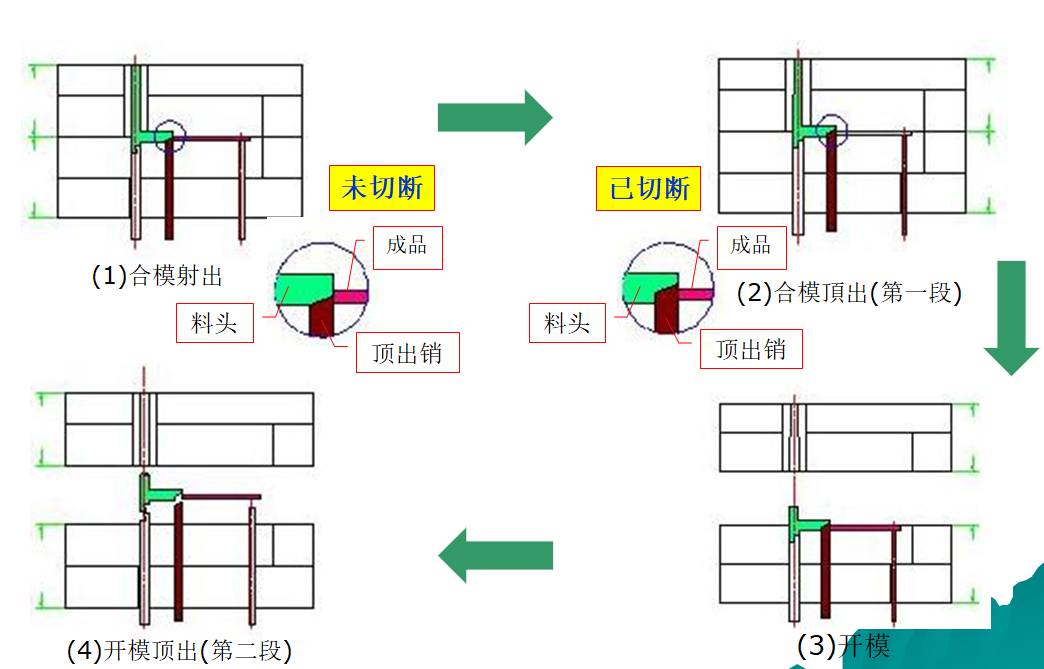

模內切動作原理示意圖
四、模具設計注意內容

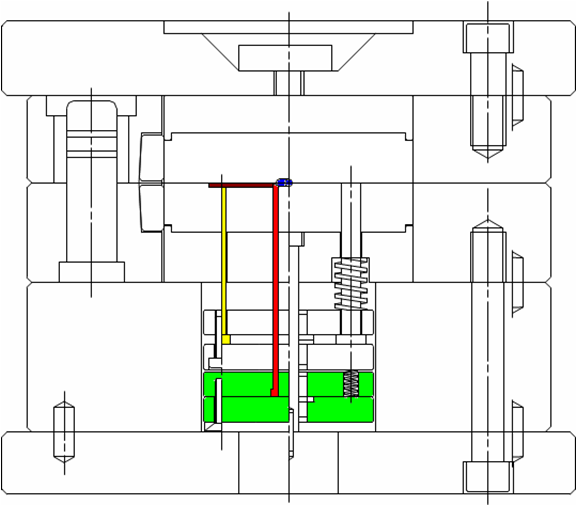

模具設計注意事項示意圖
- 依作動原理套用原設計標準模具。
- 增加頂出銷、頂板、頂板彈簧等結構配件。
- 按照模具作動原理完成完整結構設計。

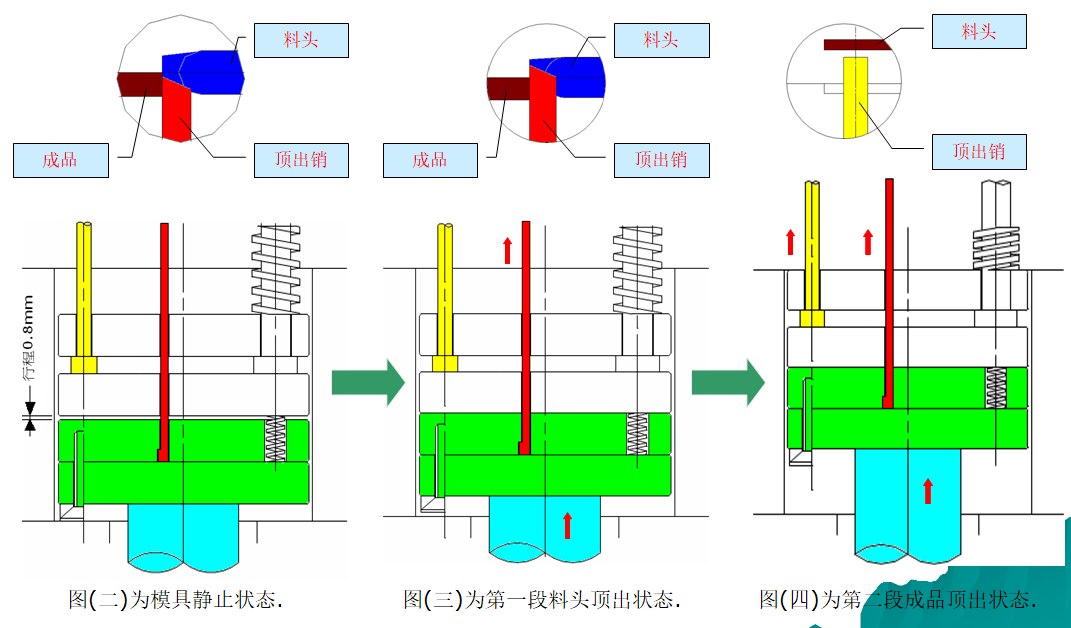

模具作動原理示意圖
五、試模驗證
1. 注塑機射出設定

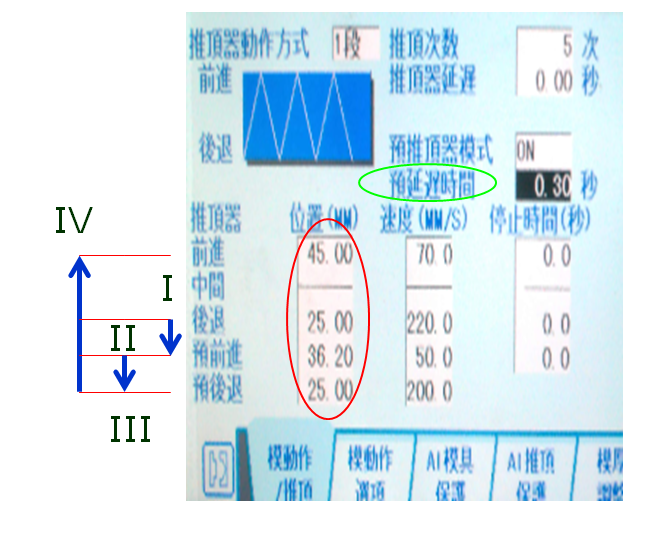

注塑機參數設定示意圖
- 自射出開始起動預延遲時間，時間到推頂器自后退位置移動到預前進位置。
- 在到達預前進位置后，預前進停止時間啟動。
- 預前進時間停止過后，推頂器移動到預后退位置。
- 開模中若具備推頂器開始條件，推頂器則開始從預后退位置移動到前進位置。
2. 試模結果

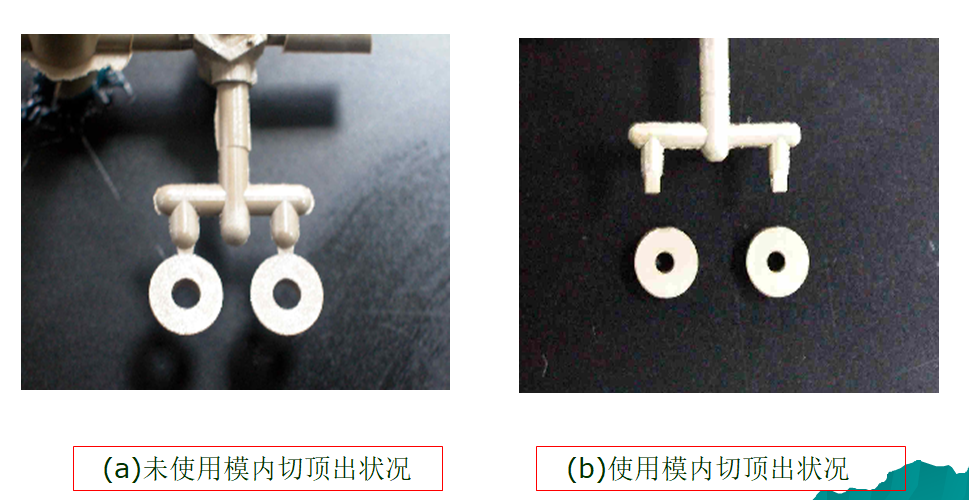

圖(a) 未使用模內切頂出狀況 | 圖(b) 使用模內切頂出狀況
六、檢討與分析
1. 成本效益分析
| 項目 |
傳統模具 |
模內切模具 |
| 生產成本 |
10k pcs ×8 sec/3600 sec =22.22 hr |
10k pcs ×8.3 sec/3600 sec =23.05 hr |
| 人力加工成本 |
10k pcs ×2 sec/3600 sec =5.55 hr |
0 hr |
| 總工時 |
27.77 hr |
23.05 hr |
| 總成本 |
11858元 |
9845元 |
| 單件節省費用 |
（11858-9845）÷10000 = 0.20元/pcs |

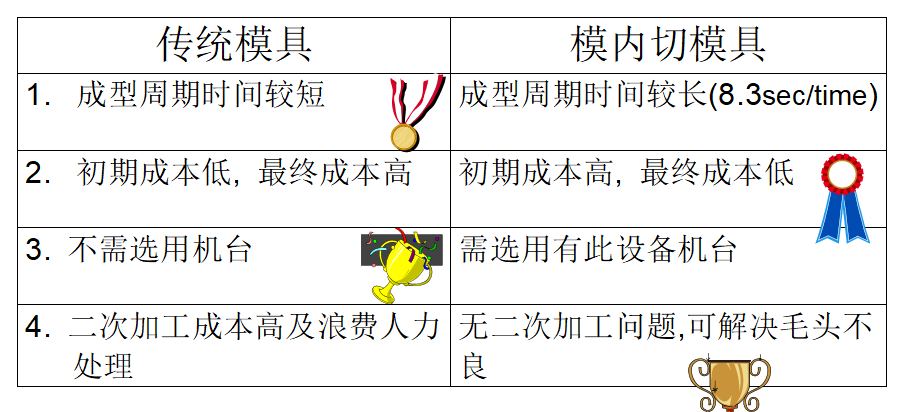

2. 傳統模具與模內切模具優缺點
傳統 vs 模內切 優缺點對比
七、總結
- 傳統模具二次加工時間長，生產效率低，無法滿足現代化生產需求。
- 模內切結構可大幅節省人力與工時，提升模具整體生產效率。
- 單件產品可節約0.2元成本，是蘇州模具設計優化的重要方向。
